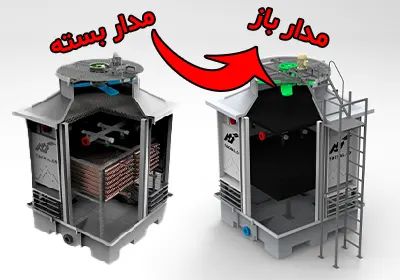

مقایسه اقتصادی برج‌های خنک‌کننده مدار باز و مدار بسته

مقدمه

برج‌های خنک‌کننده (Cooling Towers) از مهم‌ترین تجهیزات انتقال حرارت در صنایع مختلف هستند که وظیفه اصلی آن‌ها دفع گرمای اضافی و خنک‌سازی آب در گردش است. از نیروگاه‌های برق گرفته تا پالایشگاه‌ها، صنایع فولاد، پتروشیمی و حتی سیستم‌های تهویه مطبوع ساختمان‌های بزرگ، همگی نیازمند برج‌های خنک‌کننده‌اند.

یکی از مهم‌ترین تصمیمات در طراحی یا انتخاب یک برج خنک‌کننده، انتخاب نوع مدار آن است: مدار باز یا مدار بسته. این انتخاب تنها از نظر فنی اهمیت ندارد، بلکه تأثیر مستقیمی بر هزینه‌های سرمایه‌گذاری اولیه، بهره‌برداری، نگهداری و طول عمر تجهیزات خواهد داشت. بنابراین، مقایسه اقتصادی این دو نوع برج، می‌تواند راهنمای ارزشمندی برای مدیران پروژه، مهندسان و سرمایه‌گذاران باشد.

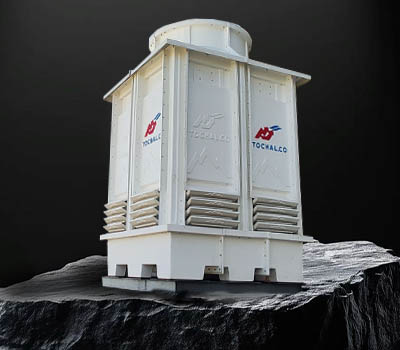

۱. برج خنک‌کننده مدار باز

تعریف و عملکرد

در برج خنک‌کننده مدار باز (Open Circuit Cooling Tower)، آب گرم از تجهیزات صنعتی مستقیماً وارد برج می‌شود و در تماس مستقیم با جریان هوای ورودی قرار می‌گیرد. بخشی از آب تبخیر شده و گرمای باقی‌مانده به هوا منتقل می‌شود و در نهایت آب خنک به سیستم بازمی‌گردد.

هزینه‌های مرتبط

هزینه سرمایه‌گذاری اولیه:

برج‌های مدار باز به دلیل طراحی ساده‌تر، هزینه خرید و نصب کمتری دارند.

مصرف آب:

چون بخشی از آب تبخیر می‌شود و همچنین پدیده‌هایی مانند درفت (پاشش ذرات) و بلو-داون (تخلیه اجباری آب برای کنترل املاح) وجود دارد، مصرف آب در این سیستم‌ها بالاست.

مصرف انرژی:

مصرف انرژی در برج‌های مدار باز معمولاً پایین‌تر است، زیرا پمپ‌ها و فن‌ها برای غلبه بر مقاومت سیستم نیاز کمتری دارند.

مواد شیمیایی:

به دلیل تماس مستقیم آب با هوا، رسوب‌گذاری، خوردگی و رشد میکروبی (مانند لژیونلا) رایج‌تر است. بنابراین هزینه مواد شیمیایی و عملیات تصفیه بالاست.

نگهداری:

نیازمند شستشو و تعویض منظم قطعات (مانند پکینگ‌ها) است.

۲. برج خنک‌کننده مدار بسته

تعریف و عملکرد

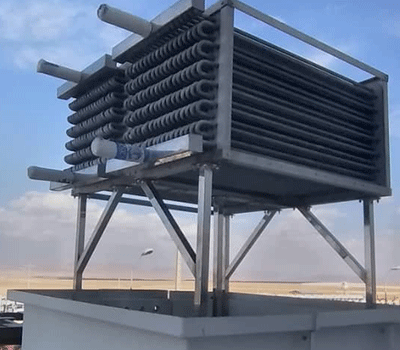

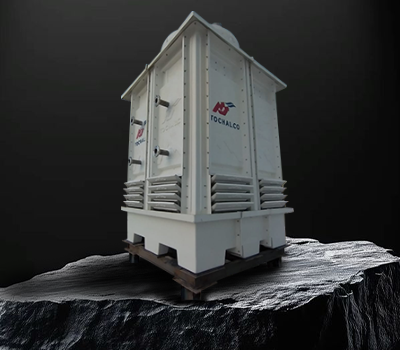

در برج خنک‌کننده مدار بسته (Closed Circuit Cooling Tower)، سیال فرآیندی (مثلاً آب یا گلیکول) در داخل یک کویل بسته گردش می‌کند و با هوا تماس مستقیم ندارد. برای انتقال حرارت، معمولاً یک مدار پاشش آب خارجی روی کویل وجود دارد که با جریان هوا موجب خنک شدن سیال داخل کویل می‌شود.

هزینه‌های مرتبط

هزینه سرمایه‌گذاری اولیه:

به دلیل وجود کویل‌های فلزی (معمولاً مس یا فولاد گالوانیزه) و طراحی پیچیده‌تر، هزینه اولیه برج‌های مدار بسته بالاتر است.

مصرف آب:

مصرف آب کمتر از برج‌های مدار باز است، زیرا آب فرآیندی در یک مدار بسته حرکت می‌کند و نیاز به تخلیه و جایگزینی مداوم ندارد.

مصرف انرژی:

به دلیل وجود مقاومت بیشتر در کویل‌ها و نیاز به فن‌های قوی‌تر، مصرف انرژی کمی بیشتر است.

مواد شیمیایی:

هزینه مواد شیمیایی کمتر است، چون مدار اصلی سیال در تماس مستقیم با هوا نیست و احتمال خوردگی یا رشد باکتری‌ها بسیار کاهش می‌یابد.

نگهداری:

نگهداری ساده‌تر و با هزینه کمتر در بلندمدت، چون مدار اصلی سیال کمتر دچار رسوب و آلودگی می‌شود.

۳. مقایسه اقتصادی مدار باز و بسته

الف) هزینه اولیه

مدار باز: کمتر

مدار بسته: بیشتر (به دلیل وجود کویل و طراحی خاص)

ب) مصرف آب

مدار باز: بیشتر (تبخیر + درفت + بلو-داون)

مدار بسته: کمتر (مدار اصلی بسته است)

ج) مصرف انرژی

مدار باز: کمتر

مدار بسته: بیشتر (فن‌ها و پمپ‌های قوی‌تر)

د) مواد شیمیایی

مدار باز: بیشتر (خوردگی، رسوب، میکروب)

مدار بسته: کمتر

هـ) نگهداری

مدار باز: پرهزینه‌تر (نیازمند سرویس مداوم)

مدار بسته: هزینه کمتر و عمر طولانی‌تر تجهیزات متصل به برج

و) طول عمر تجهیزات متصل

مدار باز: به دلیل ورود رسوبات و خوردگی، عمر تجهیزات پایین‌تر است.

مدار بسته: عمر تجهیزات بالاتر، چون سیال تمیزتر و پایدارتر است.

4)جدول مقایسه

۵. تحلیل اقتصادی در صنایع مختلف

نیروگاه‌ها و صنایع فولاد: به دلیل مصرف بالای آب، برج‌های مدار بسته از نظر صرفه‌جویی در منابع آبی انتخاب بهتری هستند.

صنایع کوچک یا مناطقی با آب فراوان و ارزان: برج مدار باز اقتصادی‌تر است.

صنایع حساس (پتروشیمی، دارویی، غذایی): مدار بسته به دلیل کاهش ریسک آلودگی و افزایش عمر تجهیزات برتری دارد.

ساختمان‌ها و تهویه مطبوع: بسته به شرایط آب و هوا، هر دو نوع استفاده می‌شوند، اما مدار بسته در مناطق خشک و کم‌آب توجیه بیشتری دارد.

انتخاب بین برج خنک‌کننده مدار باز و مدار بسته تنها بر اساس هزینه اولیه منطقی نیست. اگرچه برج‌های مدار باز در ابتدای کار ارزان‌تر به نظر می‌رسند، اما در بلندمدت به دلیل مصرف بالای آب، هزینه‌های شیمیایی، نگهداری و کاهش عمر تجهیزات، ممکن است پرهزینه‌تر باشند. در مقابل، برج‌های مدار بسته با وجود هزینه اولیه بالا، در درازمدت می‌توانند از نظر اقتصادی مقرون‌به‌صرفه‌تر باشند، به‌ویژه در صنایعی که کیفیت و پایداری سیال فرآیندی اهمیت بالایی دارد یا منابع آبی محدود هستند.

بنابراین، تصمیم‌گیری باید بر اساس مقایسه هزینه کل مالکیت (Total Cost of Ownership - TCO) انجام شود، نه فقط هزینه خرید اولیه.

نحوه عملکرد برج خنک‌کننده و اصول ترمودینامیکی آن

مقدمه

برج خنک‌کننده (Cooling Tower) یکی از تجهیزات کلیدی در صنایع مختلف از جمله نیروگاه‌ها، پالایشگاه‌ها، صنایع فولاد و حتی ساختمان‌های بزرگ به شمار می‌رود. وظیفه اصلی این تجهیزات، دفع حرارت مازاد فرآیندها به محیط است تا سیکل‌های ترمودینامیکی مورد استفاده در سامانه‌های تولید توان یا تبرید، به کارایی مطلوب دست یابند. اساس عملکرد برج خنک‌کننده مبتنی بر انتقال حرارت و جرم میان جریان آب گرم و هوای محیط است. در این مقاله، اصول عملکرد برج خنک‌کننده و جنبه‌های ترمودینامیکی آن به صورت جامع بررسی خواهد شد.

۱. اساس عملکرد برج خنک‌کننده

برج خنک‌کننده وسیله‌ای است که آب گرم خارج شده از کندانسورها یا مبدل‌های حرارتی را با استفاده از تبخیر جزئی و تبادل حرارت با جریان هوا خنک می‌کند. در این فرآیند، بخشی از آب تبخیر شده و انرژی نهان تبخیر را از توده اصلی آب جذب می‌کند که باعث کاهش دمای آن می‌شود.

فرآیند انتقال حرارت و جرم

انتقال حرارت در برج خنک‌کننده ترکیبی از سه مکانیسم است:

انتقال حرارت محسوس (Sensible Heat Transfer): از طریق اختلاف دمای آب و هوای ورودی.

انتقال حرارت نهان (Latent Heat Transfer): ناشی از تبخیر بخشی از آب.

انتقال جرم (Mass Transfer): به دلیل حرکت مولکول‌های آب به فاز بخار.

در برج خنک‌کننده، انتقال حرارت نهان نقش غالب دارد، به طوری که حدود ۷۵ تا ۸۰ درصد فرآیند خنک‌سازی از طریق تبخیر آب اتفاق می‌افتد.

۲. اصول ترمودینامیکی برج خنک‌کننده

۲.۱. معادلات انرژی

توازن انرژی در یک برج خنک‌کننده را می‌توان به صورت زیر نوشت:

که در آن:

: انرژی دفع‌شده (W)

: دبی جرمی آب (kg/s)

: ظرفیت گرمایی ویژه آب (kJ/kg.K)

: دمای ورودی و خروجی آب (°C)

۲.۲. اصول تعادل جرم

جرم آبی که تبخیر می‌شود را می‌توان بر اساس اختلاف رطوبت هوای ورودی و خروجی محاسبه کرد:

که در آن:

: جرم بخار آب تبخیرشده (kg/s)

: جرم هوای خشک عبوری (kg/s)

: رطوبت ویژه هوای ورودی و خروجی (kg/kg خشک)

۲.۳. محدودیت دمایی – دمای حباب تر (Wet-Bulb Temperature)

حداقل دمایی که آب می‌تواند در یک برج خنک‌کننده به آن برسد، دمای حباب تر هوای ورودی است. بنابراین، راندمان برج خنک‌کننده معمولاً بر اساس نزدیکی دمای آب خروجی به دمای حباب تر تعریف می‌شود:

که  دمای حباب تر هوای ورودی است.

۳. اجزای اصلی برج خنک‌کننده

فن‌ها (Fans): برای تأمین جریان هوا.

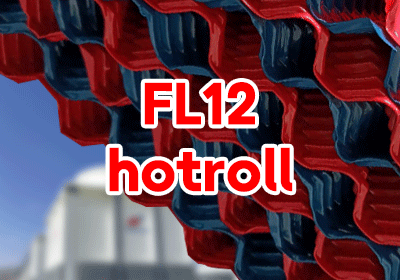

پکینگ‌ها (Fill Media): برای افزایش سطح تماس آب و هوا.

حوضچه (Basin): برای جمع‌آوری آب خنک‌شده.

قطره‌گیر (Drift Eliminator): برای کاهش خروج قطرات آب.

سیستم توزیع آب: جهت پاشش یکنواخت آب بر روی پکینگ.

۴. انواع برج‌های خنک‌کننده از دیدگاه ترمودینامیکی

برج خنک‌کننده مدار باز: تبادل مستقیم آب و هوا.

برج خنک‌کننده مدار بسته: تبادل غیرمستقیم، بدون تبخیر مستقیم آب.

برج خنک‌کننده هیبریدی: ترکیبی از هر دو نوع بالا.

۵. تحلیل ترمودینامیکی با نمودار سایکرومتریک

نمودار سایکرومتریک ابزاری کلیدی برای تحلیل فرآیندهای خنک‌سازی تبخیری است. با استفاده از این نمودار، می‌توان شرایط ورودی و خروجی هوا (دمای خشک، دمای تر، رطوبت نسبی) را مشخص و انرژی منتقل‌شده در برج خنک‌کننده را محاسبه کرد.

۶. بازدهی و فاکتورهای مؤثر

عوامل مؤثر بر کارایی برج خنک‌کننده عبارتند از:

شرایط آب و هوایی: دمای خشک و تر محیط.

نرخ تبخیر: وابسته به رطوبت نسبی.

سرعت و حجم جریان هوا.

طراحی پکینگ‌ها و سطح تبادل حرارت.

نگهداری مناسب برای جلوگیری از رسوب و خوردگی.

۷. چالش‌های عملیاتی و جنبه‌های ترمودینامیکی

تشکیل رسوب (Scaling): کاهش سطح تبادل حرارت.

خوردگی: تخریب اجزای فلزی.

رشد میکروبی: کاهش راندمان تبادل جرم.

مصرف بالای آب: به دلیل تبخیر مداوم.

۸. بهینه‌سازی عملکرد

استفاده از فن‌های با بازده بالا.

طراحی بهینه پکینگ‌ها.

استفاده از سیستم‌های کنترلی هوشمند بر اساس شرایط محیطی.

بازیافت آب و بهبود مدیریت منابع.

نتیجه‌گیری

برج خنک‌کننده یکی از تجهیزات حیاتی در صنایع حرارتی است که بر اساس اصول ترمودینامیک و انتقال حرارت و جرم عمل می‌کند. شناخت دقیق فرآیندهای ترمودینامیکی و محدودیت‌های آن مانند دمای حباب تر، کلید طراحی و بهره‌برداری بهینه از این سیستم‌هاست. با به‌کارگیری فناوری‌های نوین و روش‌های بهینه‌سازی می‌توان بازده برج خنک‌کننده را افزایش داد و مصرف منابع آبی و انرژی را کاهش د

استفاده از حسگرها و اینترنت اشیا (IoT) برای مانیتورینگ آنلاین عملکرد برج خنک‌کننده

مقدمه – تحول دیجیتال در صنعت سرمایش صنعتی

با گسترش فناوری‌های دیجیتال و ظهور اینترنت اشیا (IoT)، صنایع مختلف به سمت هوشمندسازی تجهیزات و فرآیندها حرکت کرده‌اند. برج‌های خنک‌کننده به‌عنوان قلب سیستم‌های سرمایش صنعتی و تهویه مطبوع، نقش حیاتی در حفظ کارایی تجهیزات و کاهش هزینه‌های انرژی دارند. در گذشته، پایش وضعیت برج خنک‌کننده عمدتاً به روش‌های سنتی و بازرسی‌های دوره‌ای انجام می‌شد، اما امروز با استفاده از حسگرها و IoT می‌توان عملکرد این تجهیزات را به صورت لحظه‌ای و دقیق مانیتور کرد.

اینترنت اشیا و نقش آن در پایش عملکرد تجهیزات
اینترنت اشیا مجموعه‌ای از دستگاه‌ها، حسگرها و نرم‌افزارهایی است که به یکدیگر متصل شده و داده‌ها را در زمان واقعی جمع‌آوری، پردازش و ارسال می‌کنند. در برج‌های خنک‌کننده، IoT می‌تواند با ارائه داده‌های دقیق از وضعیت تجهیزات، مدیران و اپراتورها را قادر سازد تا پیش از بروز خرابی یا افت راندمان، اقدامات اصلاحی لازم را انجام دهند.
این رویکرد که به نگهداری پیشگیرانه (Predictive Maintenance) معروف است، باعث کاهش توقف‌های ناگهانی، کاهش هزینه‌های تعمیرات و افزایش طول عمر تجهیزات می‌شود.

اجزای سیستم مانیتورینگ آنلاین برج خنک‌کننده

یک سیستم پایش آنلاین مبتنی بر IoT در برج خنک‌کننده معمولاً از اجزای زیر تشکیل می‌شود:

۱. حسگرهای دما (Temperature Sensors)
این حسگرها دمای آب ورودی و خروجی برج را اندازه‌گیری می‌کنند. با تحلیل اختلاف دما (ΔT)، می‌توان راندمان انتقال حرارت برج را به‌صورت زنده پایش کرد.

۲. حسگرهای دمای محیط و رطوبت نسبی (Ambient Sensors)
اندازه‌گیری دمای حباب تر و حباب خشک محیط برای پیش‌بینی کارایی برج بسیار مهم است. این داده‌ها کمک می‌کنند تا شرایط عملیاتی برج با تغییرات آب‌وهوایی بهینه شود.

۳. حسگرهای ارتعاش (Vibration Sensors)
فن و موتور برج در معرض سایش و عدم تعادل مکانیکی هستند. حسگرهای ارتعاش با تشخیص لرزش غیرعادی می‌توانند هشدارهای زودهنگام در مورد مشکلات مکانیکی ارائه دهند.

۴. حسگرهای فشار (Pressure Sensors)
این حسگرها فشار آب در بخش‌های مختلف برج را اندازه‌گیری کرده و در صورت افت فشار غیرعادی، به وجود گرفتگی یا نشتی احتمالی هشدار می‌دهند.

۵. حسگرهای کیفیت آب (TDS, pH, Conductivity)
کنترل شیمیایی آب برج برای جلوگیری از رسوب، خوردگی و رشد جلبک‌ها ضروری است. با حسگرهای آنلاین کیفیت آب، می‌توان عملیات بلودان (Blowdown) را دقیق و بهینه انجام داد.

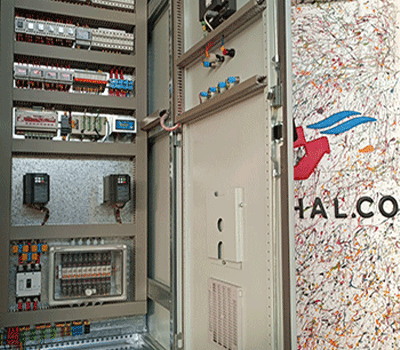

۶. کنترلر مرکزی و نرم‌افزار مانیتورینگ
تمام داده‌های جمع‌آوری‌شده از حسگرها به یک کنترلر مرکزی منتقل می‌شوند و از آنجا از طریق اینترنت به نرم‌افزارهای مانیتورینگ یا پلتفرم ابری ارسال می‌گردند. این نرم‌افزارها می‌توانند داشبوردهای گرافیکی و هشدارهای آنی ارائه کنند.

مزایای استفاده از حسگرها و IoT در برج خنک‌کننده

کاهش توقف‌های ناگهانی با تشخیص زودهنگام مشکلات مکانیکی و شیمیایی

بهبود راندمان انرژی از طریق تنظیم هوشمند فن‌ها و پمپ‌ها بر اساس داده‌های لحظه‌ای

کاهش مصرف آب با کنترل دقیق تبخیر و بلودان

افزایش طول عمر تجهیزات با پایش دائمی وضعیت کاری

مدیریت از راه دور و کاهش نیاز به حضور فیزیکی اپراتورها

روش اتصال و انتقال داده

سیستم‌های IoT در برج خنک‌کننده می‌توانند از روش‌های مختلفی برای انتقال داده استفاده کنند:

پروتکل‌های صنعتی مانند Modbus و BACnet برای اتصال به سیستم‌های مدیریت ساختمان (BMS)

شبکه‌های بی‌سیم مانند Wi-Fi یا LoRaWAN برای انتقال داده در محیط‌های بزرگ

سیم‌کارت صنعتی (4G/5G) برای ارسال داده به پلتفرم‌های ابری در مکان‌های دورافتاده

چالش‌ها و موانع پیاده‌سازی

هزینه اولیه تجهیزات، هرچند که در بلندمدت با کاهش هزینه‌های تعمیرات جبران می‌شود

نیاز به آموزش نیروی انسانی برای کار با سیستم‌های هوشمند

مسائل امنیت سایبری که باید با رمزگذاری و حفاظت از داده‌ها برطرف شوند

نمونه‌های واقعی و کاربردی

در یک نیروگاه برق، نصب حسگرهای ارتعاش و دمای آب موجب کاهش ۱۵٪ خرابی فن‌ها شد.

یک مجتمع تجاری بزرگ با استفاده از IoT توانست مصرف آب برج‌های خنک‌کننده را ۲۵٪ کاهش دهد.

آینده مانیتورینگ برج خنک‌کننده با IoT

هوش مصنوعی (AI) می‌تواند با تحلیل داده‌های جمع‌آوری‌شده، الگوهای خرابی را پیش‌بینی کند.

یکپارچه‌سازی با سیستم‌های ابری امکان دسترسی به داده‌ها از هر نقطه جهان را فراهم می‌کند.

مدیریت انرژی هوشمند به کاهش ردپای کربنی صنایع کمک می‌کند.

جمع‌بندی

استفاده از حسگرها و فناوری IoT در مانیتورینگ برج‌های خنک‌کننده یک سرمایه‌گذاری هوشمندانه برای هر سازمان صنعتی یا تجاری است. این فناوری نه‌تنها بهره‌وری و طول عمر تجهیزات را افزایش می‌دهد، بلکه هزینه‌های عملیاتی را کاهش داده و مدیریت هوشمند منابع آب و انرژی را ممکن می‌سازد.
با رشد سریع اینترنت اشیا و کاهش هزینه‌های سخت‌افزاری، انتظار می‌رود در آینده‌ای نزدیک، پایش آنلاین به یک استاندارد ضروری در صنعت سرمایش تبدیل شود.
