شبیه‌سازی و بهینه‌سازی عملکرد برج‌های خنک‌کننده با نرم‌افزارهای Thermoflow و EES
مقدمه
برج‌های خنک‌کننده یکی از اجزای حیاتی در صنایع مختلف، از جمله نیروگاه‌ها، پتروشیمی، و سیستم‌های تهویه مطبوع هستند. این تجهیزات با خنک کردن آب یا سیالات دیگر، نقش کلیدی در حفظ راندمان و عملکرد بهینه سیستم‌های صنعتی ایفا می‌کنند. با توجه به شرایط اقلیمی ایران، به‌ویژه کمبود منابع آبی و دمای بالای محیط در بسیاری از مناطق، بهینه‌سازی عملکرد برج‌های خنک‌کننده اهمیت ویژه‌ای دارد. در این راستا، نرم‌افزارهای شبیه‌سازی مانند Thermoflow و EES (Engineering Equation Solver) ابزارهای قدرتمندی برای تحلیل ترمودینامیکی و بهینه‌سازی این سیستم‌ها ارائه می‌دهند. این مقاله به بررسی جامع شبیه‌سازی و بهینه‌سازی برج‌های خنک‌کننده با استفاده از این دو نرم‌افزار پرداخته و راهکارهایی برای بهبود عملکرد آنها در شرایط مختلف ارائه می‌دهد.
برج‌های خنک‌کننده: اصول و انواع
برج‌های خنک‌کننده دستگاه‌هایی هستند که گرمای اضافی سیالات (معمولاً آب) را از طریق تبخیر یا انتقال حرارت به محیط دفع می‌کنند. این تجهیزات در دو نوع اصلی تر (Wet) و خشک (Dry) طراحی می‌شوند:
برج‌های خنک‌کننده تر: از تبخیر آب برای خنک‌سازی استفاده می‌کنند و در مناطق با دسترسی به آب مناسب هستند. این برج‌ها راندمان بالایی دارند اما مصرف آب آنها قابل توجه است.
برج‌های خنک‌کننده خشک: از انتقال حرارت مستقیم با هوا استفاده می‌کنند و برای مناطق کم‌آب مانند بسیاری از نقاط ایران مناسب‌اند. برج‌های هلر و ACC نمونه‌های رایج این نوع هستند.
برج‌های هیبریدی: ترکیبی از سیستم‌های تر و خشک، که برای شرایط متغیر اقلیمی طراحی شده‌اند و مصرف آب و انرژی را بهینه می‌کنند.
اهمیت شبیه‌سازی و بهینه‌سازی
شبیه‌سازی ترمودینامیکی برج‌های خنک‌کننده امکان تحلیل دقیق رفتار حرارتی، هیدرولیکی و آیرودینامیکی این سیستم‌ها را فراهم می‌کند. نرم‌افزارهای Thermoflow و EES با مدل‌سازی دقیق معادلات ترمودینامیکی و هیدرودینامیکی، به مهندسان کمک می‌کنند تا:
راندمان حرارتی برج را بهبود بخشند.
مصرف آب و انرژی را کاهش دهند.
تأثیر شرایط محیطی مانند دما، رطوبت و باد را بررسی کنند.
طراحی بهینه برای پروژه‌های خاص ارائه دهند.
نرم‌افزار Thermoflow: ابزار قدرتمند برای شبیه‌سازی نیروگاهی
Thermoflow مجموعه‌ای از نرم‌افزارهای تخصصی برای طراحی و شبیه‌سازی سیستم‌های نیروگاهی و صنعتی است. این نرم‌افزار شامل ماژول‌هایی مانند GT PRO، GT MASTER، THERMOFLEX و PEACE است که برای مدل‌سازی برج‌های خنک‌کننده، به‌ویژه در نیروگاه‌های سیکل ترکیبی، بسیار مناسب هستند.
قابلیت‌های Thermoflow در شبیه‌سازی برج‌های خنک‌کننده
مدل‌سازی برج‌های خنک‌کننده خشک (هلر و ACC):
Thermoflow امکان شبیه‌سازی برج‌های خنک‌کننده خشک با در نظر گرفتن شرایط جغرافیایی مانند دمای محیط، فشار اتمسفری و رطوبت را فراهم می‌کند. به عنوان مثال، در مطالعه‌ای در ایران، از Thermoflow برای بهینه‌سازی برج‌های هلر در نیروگاه‌های سیکل ترکیبی استفاده شده است.
این نرم‌افزار تأثیر پارامترهایی مانند دمای ورودی آب، دبی هوا، و سرعت باد را بر راندمان برج بررسی می‌کند.
تحلیل سیکل‌های ترکیبی:
در نیروگاه‌های سیکل ترکیبی، برج‌های خنک‌کننده برای خنک‌سازی بخار خروجی از توربین‌ها حیاتی هستند. Thermoflow با مدل‌سازی سیکل HRSG (بازیابی حرارت) و برج‌های خنک‌کننده، امکان بهینه‌سازی کل سیستم را فراهم می‌کند.
بهینه‌سازی مصرف انرژی:
Thermoflow با تحلیل مصرف انرژی فن‌ها و پمپ‌ها، راهکارهایی برای کاهش مصرف برق ارائه می‌دهد. این موضوع در ایران، با توجه به هزینه‌های بالای انرژی، بسیار حائز اهمیت است.
نمونه کاربرد Thermoflow در ایران
در مطالعه‌ای که در سال 1395 توسط خاکپور و کلانتر انجام شد، از Thermoflow برای تحلیل عملکرد برج‌های خنک‌کننده هلر و ACC در شرایط جغرافیایی ایران استفاده شد. نتایج نشان داد که در مناطق گرم و خشک، استفاده از برج‌های خشک به دلیل کمبود آب، مناسب‌تر است، اما نیاز به طراحی دقیق برای جبران کاهش راندمان در دماهای بالا دارد. این مطالعه نشان داد که با تنظیم دبی هوا و بهینه‌سازی طراحی مبدل‌های حرارتی، می‌توان راندمان برج را تا 15 درصد افزایش داد.
نرم‌افزار EES: حل معادلات پیچیده ترمودینامیکی
EES (Engineering Equation Solver) نرم‌افزاری است که برای حل معادلات غیرخطی و پیچیده ترمودینامیکی طراحی شده است. این نرم‌افزار به دلیل انعطاف‌پذیری بالا و قابلیت حل معادلات به‌صورت عددی، در شبیه‌سازی سیستم‌های خنک‌کننده بسیار پرکاربرد است.
قابلیت‌های EES در شبیه‌سازی برج‌های خنک‌کننده
مدل‌سازی ترمودینامیکی:
EES امکان حل معادلات انتقال حرارت و جرم را با دقت بالا فراهم می‌کند. به عنوان مثال، در یک پروژه در سال 1393، از EES برای شبیه‌سازی یک سیستم ترکیبی خنک‌کننده تبخیری و برج خنک‌کننده استفاده شد که نشان داد افزودن کویل سرمایشی به برج، راندمان خنک‌سازی را در شرایط گرم و خشک بهبود می‌بخشد.
تحلیل شرایط محیطی:
این نرم‌افزار می‌تواند تأثیر شرایط محیطی مانند دمای بلب تر (Wet Bulb Temperature) و رطوبت نسبی را بر عملکرد برج مدل‌سازی کند.
بهینه‌سازی پارامترها:
EES با استفاده از روش‌های بهینه‌سازی مانند الگوریتم‌های ژنتیک یا گرادیان، امکان تنظیم پارامترهایی مانند دبی آب، سرعت هوا، و ابعاد پکینگ را فراهم می‌کند.
نمونه کاربرد EES در ایران
در پژوهشی که در سال 1393 منتشر شد، یک سیستم خنک‌کننده تبخیری مستقیم همراه با برج خنک‌کننده با استفاده از EES شبیه‌سازی شد. این مطالعه نشان داد که در شهرهای گرم و خشک ایران، استفاده از سیستم‌های پیش‌سرمایشی می‌تواند راندمان برج‌های خنک‌کننده را تا 20 درصد افزایش دهد. همچنین، با تنظیم دبی آب و بهینه‌سازی طراحی کویل‌های سرمایشی، مصرف آب تا 10 درصد کاهش یافت.
مقایسه دو نرم افزار با یکدیگر
|
ees
|
thermoflow
|
ویژگی
|
ردیف
|
|
حل معادلات ترمودینامیکی و مهندسی
|
شبیه ساز سیستم های نیرو گاهی و صنعتی
|
کاربد اصلی
|
1
|
|
متنی و انعطاف پذیر برای معادلات
|
گرافیکی و تخصصی برای نیروگاه ها
|
رابط کاربری
|
2
|
|
بسیار بالا مناسب برای مدل سازی دقیق
|
بالا با تمرکز بر سیستم های بزرگ مقیاس
|
دقت محاسبات
|
3
|
|
بسیار بالا و قابل تنظیم
|
محدود به ماژول های خاص
|
انعطاف پذیری
|
4
|
|
ارزان و مناسب برای تحقیقات آکادمیک
|
گران نیاز به لایسنس تجاری
|
هزینه خرید
|
5
|
کدام نرم‌افزار مناسب‌تر است؟
Thermoflow برای پروژه‌های صنعتی و نیروگاهی که نیاز به شبیه‌سازی کل سیستم (مانند سیکل ترکیبی یا HRSG) دارند، مناسب‌تر است.
EES برای تحقیقات آکادمیک و تحلیل‌های دقیق‌تر که نیاز به حل معادلات پیچیده ترمودینامیکی دارند، ارجحیت دارد.
روش‌های بهینه‌سازی عملکرد برج‌های خنک‌کننده
بهینه‌سازی برج‌های خنک‌کننده شامل تنظیم پارامترهای طراحی و عملیاتی برای دستیابی به حداکثر راندمان و حداقل مصرف انرژی و آب است. در ادامه، روش‌های کلیدی بهینه‌سازی بررسی می‌شوند:
- بهینه‌سازی دبی هوا و آب
تنظیم دبی هوا با استفاده از فن‌های با سرعت متغیر (VFD) می‌تواند مصرف انرژی را کاهش دهد. Thermoflow امکان شبیه‌سازی تأثیر تعداد فن‌ها و سرعت آنها را بر راندمان فراهم می‌کند.
در EES، می‌توان معادلات حاکم بر دبی آب و هوا را حل کرده و نقطه بهینه عملیاتی را تعیین کرد.
- استفاده از پکینگ‌های پیشرفته
پکینگ‌های فیلمی در برج‌های تر، سطح تماس آب و هوا را افزایش داده و راندمان تبخیر را بهبود می‌بخشند. مطالعه‌ای در سال 1395 نشان داد که استفاده از پکینگ‌های فیلمی در برج‌های جریان مخالف، دمای خروجی آب را تا 5 درجه سانتی‌گراد کاهش می‌دهد.
Thermoflow و EES می‌توانند تأثیر نوع پکینگ بر انتقال حرارت را مدل‌سازی کنند.
- کاهش مصرف آب
در مناطق کم‌آب ایران، استفاده از برج‌های هیبریدی یا خشک توصیه می‌شود. Thermoflow امکان شبیه‌سازی سیستم‌های هیبریدی را فراهم می‌کند، در حالی که EES برای تحلیل دقیق مصرف آب در سیکل‌های تبخیری مناسب است.
- تأثیر شرایط محیطی
دمای محیط، رطوبت، و سرعت باد تأثیر زیادی بر عملکرد برج دارند. مطالعه‌ای در سال 1386 نشان داد که وزش باد می‌تواند مکش طبیعی برج‌های هلر را کاهش دهد. با استفاده از Thermoflow و EES، می‌توان این تأثیرات را مدل‌سازی و راهکارهایی مانند تغییر زاویه پره‌های فن یا افزایش ارتفاع برج ارائه داد.
- استفاده از نانوسیالات
استفاده از نانوسیالات (مانند آب با نانوذرات اکسید آلومینیوم) در برج‌های خنک‌کننده می‌تواند ضریب انتقال حرارت را افزایش دهد. مطالعه‌ای در سال 1394 با استفاده از EES نشان داد که نانوسیالات می‌توانند راندمان خنک‌سازی را تا 12 درصد بهبود بخشند.
چالش‌های بهینه‌سازی در ایران
ایران به دلیل اقلیم خشک و کمبود منابع آبی، با چالش‌های خاصی در استفاده از برج‌های خنک‌کننده مواجه است:
کمبود آب: برج‌های تر به دلیل مصرف بالای آب، در بسیاری از مناطق مناسب نیستند. برج‌های خشک و هیبریدی گزینه‌های بهتری هستند اما هزینه اولیه بالاتری دارند.
دمای بالای محیط: در تابستان، دمای بالای محیط می‌تواند راندمان برج‌های خشک را کاهش دهد. شبیه‌سازی با Thermoflow نشان داده که افزایش ارتفاع مبدل‌های حرارتی می‌تواند این مشکل را تا حدی برطرف کند.
هزینه‌های انرژی: مصرف انرژی فن‌ها و پمپ‌ها در برج‌های خنک‌کننده قابل توجه است. بهینه‌سازی با نرم‌افزارهایی مانند EES می‌تواند هزینه‌های عملیاتی را کاهش دهد.
مطالعه موردی: بهینه‌سازی برج هلر در نیروگاه شهید منتظری
در مطالعه‌ای که در سال 1397 در نیروگاه شهید منتظری اصفهان انجام شد، از Thermoflow برای شبیه‌سازی برج خنک‌کننده خشک هلر استفاده شد. با افزایش ارتفاع مبدل‌های حرارتی از 15 به 20 متر، تولید توان نیروگاه در دمای 40 درجه سانتی‌گراد تا 34 مگاوات افزایش یافت. همچنین، با استفاده از EES، معادلات ترمودینامیکی برای بهینه‌سازی دبی هوا و آب حل شد که منجر به کاهش 8 درصدی مصرف انرژی شد.
راهکارهای عملی برای بهینه‌سازی
طراحی دقیق بار حرارتی: محاسبه دقیق بار حرارتی با استفاده از Thermoflow برای جلوگیری از انتخاب ظرفیت نامناسب.
نگهداری منظم: رسوب‌زدایی پکینگ‌ها و بررسی دوره‌ای فن‌ها برای حفظ راندمان.

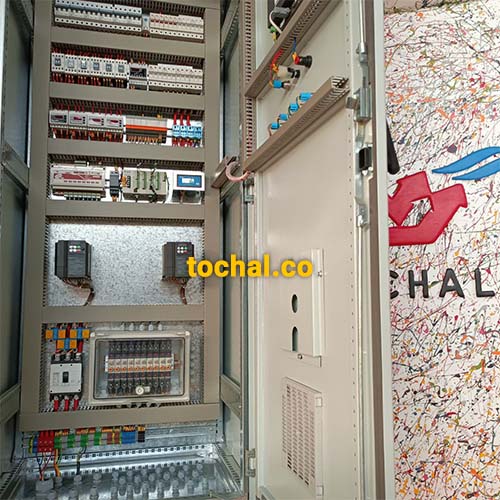

استفاده از سیستم‌های کنترلی پیشرفته: سیستم‌های کنترل دبی هوا و آب با استفاده از VFD و سنسورهای هوشمند.
شبیه‌سازی چندمنظوره: ترکیب Thermoflow و EES برای تحلیل جامع‌تر سیستم‌های ترکیبی.
نتیجه‌گیری
شبیه‌سازی و بهینه‌سازی برج‌های خنک‌کننده با استفاده از نرم‌افزارهای Thermoflow و EES، راهکاری مؤثر برای بهبود عملکرد این تجهیزات در شرایط مختلف است. Thermoflow با تمرکز بر سیستم‌های نیروگاهی و صنعتی، امکان تحلیل کلان و طراحی بهینه سیکل‌های ترکیبی را فراهم می‌کند، در حالی که EES با انعطاف‌پذیری بالا، برای حل معادلات دقیق و تحقیقات آکادمیک مناسب است. در ایران، با توجه به محدودیت‌های آبی و شرایط اقلیمی، استفاده از این نرم‌افزارها برای طراحی برج‌های خشک و هیبریدی و کاهش مصرف آب و انرژی حیاتی است. مطالعات انجام‌شده نشان می‌دهند که با بهینه‌سازی پارامترهایی مانند دبی هوا، نوع پکینگ، و استفاده از نانوسیالات، می‌توان راندمان برج‌های خنک‌کننده را به‌طور قابل‌توجهی افزایش داد.
منابع
خاکپور، مسعود و کلانتر، ولی، 1395، کاربرد برج‌های خنک‌کننده نیروگاهی (هلر و ACC) در شرایط جغرافیایی ایران با استفاده از نرم‌افزار Thermoflow، سومین کنفرانس نوآوری‌های اخیر در مهندسی صنایع و مهندسی مکانیک، تهران.
مقاله شبیه‌سازی ترمودینامیکی سیستم خنک‌کننده تبخیری مستقیم و برج خنک‌کننده با نرم‌افزار EES، 1393.
مقاله بهبود عملکرد برج خنک‌کن خشک هلر نیروگاه شهید منتظری، 1397.
