آبگردان برج خنک کننده

صفحه اصلی / محصولات / آبگردان برج خنک کننده

آبگردان برج خنک کننده

Cooling tower water pump

کد کالا : 85

دسته‌بندی‌ها : قطعات یدکی برج خنک کننده

بازدید : 93

گارانتی : توچال تهویه ایرانیان

برند : توچال تهویه ایرانیان

رنگ : نقره ای

وزن : با وزن مختلف بسته به نوع دستگاه

اندازه : در اندازه های مختلف مطابق مدل دستگاه

  • افزودن به علاقه‌مندی‌ها
    • ویژگی‌های اصلی :
    • آبگردان یا کلگی 1 تا 4 اینچ: مناسب برای برج‌های کوچک در ساختمان‌های مسکونی یا اداری.
    • آبگردان یا کلگی 10 تا 12 اینچ: برای برج‌های بزرگ و صنایع سنگین با ظرفیت بالای جریان آب.
    • آبگردان یا کلگی 6 تا 8 اینچ: استفاده در صنایع کوچک و متوسط، مانند کارگاه‌ها و کارخانه‌های کوچک.

قیمت : تماس بگیرید

تخفیف : تماس بگیرید

لطفا برای دریافت اطلاعات بیشتر تماس بگیرید.

آیا قیمت مناسب‌تری سراغ دارید؟

bag-off

دارای پشتیبانی 24 ساعته

دارای گارانتی نصب

درباره این محصول

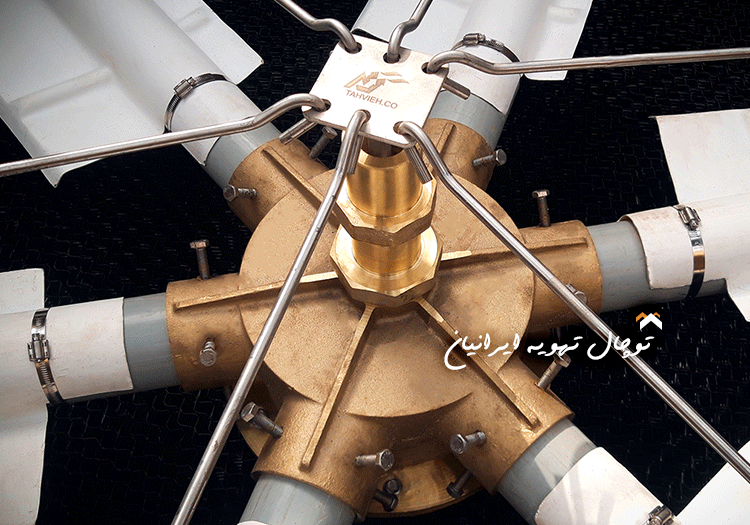

آبگردان برج خنک کننده

کلگی توزیع آب یا آبگردان یکی از مهم‌ترین اجزای برج‌های خنک‌کننده است که وظیفه پخش یکنواخت آب در سیستم را بر عهده دارد. این قطعه با هدایت آب به طور صحیح به سطوح خنک‌کننده، نقش مؤثری در بهبود عملکرد و افزایش راندمان برج دارد.

انواع کلگی توزیع آب یا به اصطلاح آبگردان بر اساس سایز

کلگی‌های توزیع آب بر اساس اندازه لوله و ظرفیت برج خنک‌کننده به انواع مختلفی تقسیم می‌شوند که از 1 اینچ تا 12 اینچ را شامل می‌شود. این تنوع در سایز، امکان استفاده از این قطعه را در کاربردهای مختلف، از سیستم‌های کوچک مسکونی تا صنایع بزرگ فراهم می‌کند.

آبگردان یا کلگی 1 تا 4 اینچ: مناسب برای برج‌های کوچک در ساختمان‌های مسکونی یا اداری.
آبگردان یا کلگی 6 تا 8 اینچ: استفاده در صنایع کوچک و متوسط، مانند کارگاه‌ها و کارخانه‌های کوچک.
آبگردان یا کلگی 10 تا 12 اینچ: برای برج‌های بزرگ و صنایع سنگین با ظرفیت بالای جریان آب.

بررسی کلگی یا آبگردان 4 اینچ و 8 اینچ

1. آبگردان یا کلگی توزیع آب 4 اینچ:
این نوع کلگی به دلیل ابعاد کوچک و کارایی بالا، عمدتاً در برج‌های خنک‌کننده کوچک که در ساختمان‌های مسکونی و مجتمع‌های اداری استفاده می‌شوند، کاربرد دارد.

ویژگی‌ها:

طراحی جمع‌وجور و سبک.
نصب آسان.
مصرف آب بهینه.
برتری‌ها:

مناسب برای فضاهای کوچک.
کاهش هزینه‌های مصرف انرژی.
نگهداری آسان و هزینه پایین تعمیرات.
2. آبگردان یا کلگی توزیع آب 8 اینچ:
این مدل برای صنایع کوچک و متوسط که به حجم آب بیشتری نیاز دارند، ایده‌آل است. از این کلگی در کارگاه‌ها، کارخانه‌های کوچک، و برج‌های خنک‌کننده صنعتی استفاده می‌شود.

ویژگی‌ها:

تحمل فشار آب بالا.
پخش یکنواخت آب در سطح وسیع‌تر.
ساخته شده از مواد مقاوم در برابر خوردگی.
برتری‌ها:

افزایش راندمان سیستم خنک‌کننده.
کاهش استهلاک قطعات داخلی برج.
مناسب برای جریان‌های آب پرحجم.
ضرورت تعمیر و نگهداری کلگی توزیع آب
نگهداری مناسب کلگی توزیع آب تأثیر مستقیمی بر کارایی برج خنک‌کننده دارد. عواملی نظیر رسوب‌گذاری، گرفتگی لوله‌ها، و ساییدگی قطعات ممکن است عملکرد این بخش را مختل کنند. بنابراین، تعمیر و نگهداری منظم شامل اقدامات زیر ضروری است:

تمیز کردن دوره‌ای: جلوگیری از گرفتگی و کاهش عملکرد.
بررسی قطعات: اطمینان از سلامت اجزای داخلی و عدم ترک‌خوردگی.
تعویض به موقع: جایگزینی کلگی‌های فرسوده برای جلوگیری از کاهش راندمان.

تفاوت‌های کلگی توزیع آب و آبگردان برج خنک‌کننده
در صنعت برج‌های خنک‌کننده، دو قطعه مهم وجود دارند که اغلب به اشتباه به جای یکدیگر استفاده می‌شوند:

کلگی توزیع آب و آبگردان برج خنک‌کننده. این اشتباه ممکن است منجر به سوءتفاهم‌هایی در مورد عملکرد این قطعات و نحوه انتخاب و نصب آنها شود. در این مقاله به تفاوت‌های این دو قطعه پرداخته و نقش آنها را در عملکرد بهینه برج‌های خنک‌کننده توضیح می‌دهیم.

۱. کلگی توزیع آب (Water Distribution Header)

کلگی توزیع آب قطعه‌ای است که برای توزیع یکنواخت آب در سراسر برج خنک‌کننده به کار می‌رود. این قطعه معمولاً از جنس PVC یا فولاد ضد زنگ ساخته می‌شود و در بالای برج خنک‌کننده قرار می‌گیرد. آب از طریق لوله‌های عمودی وارد کلگی توزیع آب می‌شود و سپس به صورت یکنواخت از طریق نازل‌های متصل به آن بر روی پکینگ‌های برج پخش می‌شود.

عملکرد کلگی توزیع آب به این صورت است که آب به طور یکنواخت روی پکینگ‌ها پخش می‌شود تا فرآیند تبخیر به درستی انجام شده و کارایی برج خنک‌کننده افزایش یابد. این قطعه مهم برای جلوگیری از تجمع آب و ایجاد جریان یکنواخت در برج خنک‌کننده ضروری است.

۲. آبگردان برج خنک‌کننده (Water Sprinkler)

آبگردان برج خنک‌کننده، که به اشتباه در برخی مواقع به جای کلگی توزیع آب نام برده می‌شود، معمولاً به قطعه‌ای اطلاق می‌شود که آب را به صورت پاششی و با فشار در سراسر برج خنک‌کننده پخش می‌کند. این آبگردان‌ها معمولاً در بخش بالای برج نصب می‌شوند و به‌گونه‌ای طراحی شده‌اند که آب را به سمت پکینگ‌ها و سطح تبخیر پخش کنند.

آبگردان‌ها می‌توانند در انواع مختلفی طراحی شوند. در بعضی از مدل‌ها، این قطعات به صورت اسپری‌های مکانیکی عمل می‌کنند و در مدل‌های دیگر از نازل‌های مختلف برای پخش آب استفاده می‌شود. عملکرد اصلی آبگردان‌ها، افزایش سطح تماس آب با هوای داخل برج است تا تبخیر بهینه انجام شود.

۳. تفاوت‌های اصلی بین کلگی توزیع آب و آبگردان

اگرچه هر دو قطعه در فرآیند تبخیر آب و عملکرد برج خنک‌کننده نقش دارند، اما تفاوت‌های کلیدی در طراحی و عملکرد آنها وجود دارد:

عملکرد: کلگی توزیع آب به منظور توزیع یکنواخت آب در سطح برج طراحی شده است، در حالی که آبگردان برج خنک‌کننده بیشتر برای پاشش و افزایش سطح تماس آب با هوا عمل می‌کند.
طراحی: کلگی توزیع آب معمولاً دارای نازل‌هایی است که به صورت خطی یا دایره‌ای آب را پخش می‌کنند، در حالی که آبگردان‌ها به صورت اسپری یا پاششی عمل می‌کنند.
مواد ساخت: کلگی توزیع آب اغلب از مواد مقاوم به فشار و خوردگی مانند PVC و فولاد ضد زنگ ساخته می‌شود، در حالی که آبگردان‌ها بیشتر از پلاستیک یا مواد سبک‌تری ساخته می‌شوند.

  • توزیع یکنواخت آب
  • مقاومت بالا
  • نصب و نگهداری آسان
