آشغالگیر برج خنک‌کننده؛ راهنمای جامع انتخاب، طراحی، مزایا و نگهداری استرینر کف حوضچه برج خنک‌کننده

یکی از مهم‌ترین قطعاتی که معمولاً در نگاه اول کمتر مورد توجه قرار می‌گیرد اما نقش بسیار حیاتی در افزایش طول عمر برج خنک‌کننده، پمپ‌ها و تجهیزات جانبی دارد، آشغالگیر برج خنک‌کننده یا استرینر کف بیسن (Cooling Tower Basin Strainer) است. این قطعه بر روی فلنج خروجی آب در کف بیسن (Cold Water Basin) نصب می‌شود و وظیفه دارد قبل از ورود آب به پمپ، تمامی ذرات معلق، برگ، تکه‌های پکینگ، رسوبات درشت، پیچ و مهره، پلاستیک، پارچه و سایر اجسام خارجی را از جریان آب جدا کند.

اگرچه قیمت این قطعه نسبت به کل سیستم برج خنک‌کننده بسیار ناچیز است، اما خرابی یا انتخاب نادرست آن می‌تواند هزینه‌های بسیار سنگینی به مجموعه تحمیل کند؛ از سوختن الکتروموتور پمپ گرفته تا گرفتگی مبدل‌های حرارتی، کاهش راندمان سیستم و افزایش مصرف انرژی.

در این مقاله به صورت تخصصی تمام نکات مربوط به آشغالگیر برج خنک‌کننده را بررسی خواهیم کرد.

آشغالگیر برج خنک‌کننده چیست؟

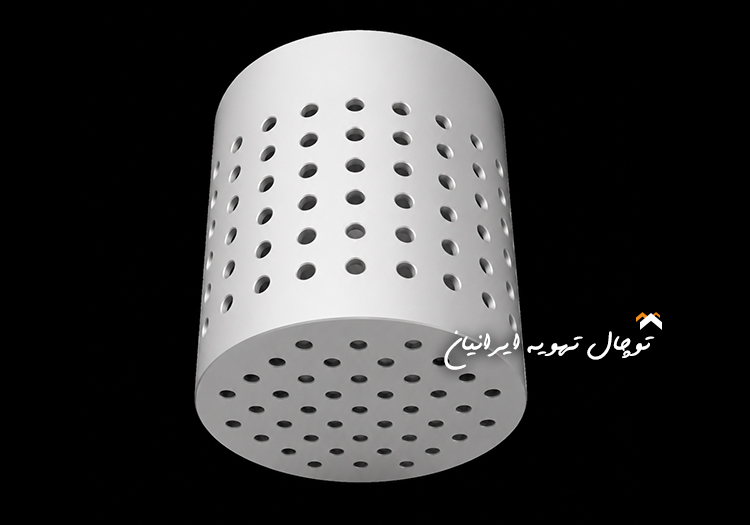

آشغالگیر یا Strainer قطعه‌ای فلزی، فایبرگلاس یا پلیمری است که روی فلنج خروجی آب سرد برج خنک‌کننده نصب می‌شود.

این قطعه به شکل استوانه‌ای یا سبدی طراحی می‌شود و دارای تعداد زیادی سوراخ مهندسی‌شده است تا:

• آب به راحتی عبور کند.
• افت فشار بسیار کمی ایجاد شود.
• اجسام خارجی نتوانند وارد پمپ شوند.

در واقع اولین خط دفاعی سیستم گردش آب، همین قطعه ساده است.

محل نصب آشغالگیر برج خنک‌کننده

محل نصب این قطعه کاملاً مشخص است.

این آشغالگیر:

• داخل بیسن آب سرد
• دقیقاً روی فلنج خروجی
• قبل از مکش پمپ
• به صورت عمودی

نصب می‌شود.

به همین دلیل تمامی آب خروجی برج ناچار است ابتدا از سوراخ‌های این قطعه عبور کند.

وظیفه آشغالگیر در برج خنک‌کننده

مهم‌ترین وظایف این قطعه عبارت‌اند از:

جلوگیری از ورود اجسام خارجی

در طول کار برج ممکن است موارد زیر وارد بیسن شوند:

• برگ درختان
• شاخه‌های خشک
• پلاستیک
• پیچ و مهره
• قطعات پکینگ
• قطره‌گیر شکسته
• رسوبات بزرگ
• پارچه
• کابل
• سنگ‌ریزه

تمامی این اجسام قبل از ورود به پمپ توسط آشغالگیر متوقف می‌شوند.

محافظت از پمپ

پروانه پمپ نسبت به ورود اجسام خارجی بسیار حساس است.

ورود حتی یک پیچ کوچک می‌تواند باعث:

• شکستگی پروانه
• عدم بالانس
• لرزش
• سوختن موتور
• خرابی مکانیکال سیل

شود.

جلوگیری از گرفتگی مبدل حرارتی

در بسیاری از کارخانه‌ها آب برج وارد تجهیزات زیر می‌شود:

• چیلر
• کندانسور
• مبدل صفحه‌ای
• مبدل پوسته و لوله
• کوره‌های القایی
• دستگاه تزریق پلاستیک
• کمپرسورها

اگر ذرات وارد این تجهیزات شوند راندمان انتقال حرارت به شدت افت خواهد کرد.

افزایش عمر تجهیزات

وجود یک آشغالگیر مناسب باعث افزایش عمر:

• پمپ
• لوله‌ها
• شیرآلات
• کندانسور
• چیلر
• پکینگ
• سیستم توزیع آب

می‌شود.

آشغالگیر چگونه کار می‌کند؟

مکانیزم عملکرد آن بسیار ساده اما مؤثر است.

آب داخل بیسن به سمت خروجی حرکت می‌کند.

تمام آب مجبور است از سوراخ‌های آشغالگیر عبور کند.

اجسام بزرگ‌تر از قطر سوراخ‌ها پشت آن باقی می‌مانند.

در نتیجه فقط آب تمیز وارد خط مکش پمپ می‌شود.

چرا طراحی سوراخ‌ها اهمیت دارد؟

بسیاری تصور می‌کنند هرچه تعداد سوراخ‌ها بیشتر باشد بهتر است.

در حالی که طراحی آشغالگیر یک محاسبه کاملاً مهندسی است.

پارامترهای مهم عبارت‌اند از:

• قطر سوراخ
• فاصله سوراخ‌ها
• آرایش سوراخ‌ها
• درصد سطح باز
• ضخامت ورق
• استحکام مکانیکی

اگر سوراخ‌ها بیش از حد کوچک باشند:

• سریع گرفته می‌شوند.

اگر بیش از حد بزرگ باشند:

• اجسام خارجی عبور می‌کنند.

بهترین قطر سوراخ آشغالگیر

قطر سوراخ بسته به نوع برج و ظرفیت آن متفاوت است.

به طور معمول:

• ۸ میلی‌متر
• ۱۰ میلی‌متر
• ۱۲ میلی‌متر
• ۱۴ میلی‌متر
• ۱۶ میلی‌متر

استفاده می‌شود.

انتخاب صحیح باید بر اساس ظرفیت پمپ و نوع سیال انجام شود.

آرایش سوراخ‌ها

یکی از مهم‌ترین نکات در ساخت آشغالگیر، نظم سوراخ‌هاست.

اگر سوراخ‌ها به صورت نامنظم ایجاد شوند:

• استحکام قطعه کاهش پیدا می‌کند.
• احتمال ترک افزایش می‌یابد.
• جریان آب یکنواخت نخواهد بود.
• افت فشار افزایش پیدا می‌کند.

به همین دلیل در تولید حرفه‌ای از دستگاه‌های CNC برای سوراخ‌کاری استفاده می‌شود.

اهمیت سطح باز (Open Area)

هرچه سطح باز بیشتر باشد:

• افت فشار کمتر خواهد بود.
• مکش پمپ بهتر انجام می‌شود.
• احتمال کاویتاسیون کاهش پیدا می‌کند.

در طراحی حرفه‌ای تلاش می‌شود سطح باز به گونه‌ای باشد که:

• استحکام حفظ شود.
• جریان آزاد آب نیز تأمین گردد.

جنس آشغالگیر برج خنک‌کننده

متداول‌ترین متریال‌ها عبارت‌اند از:

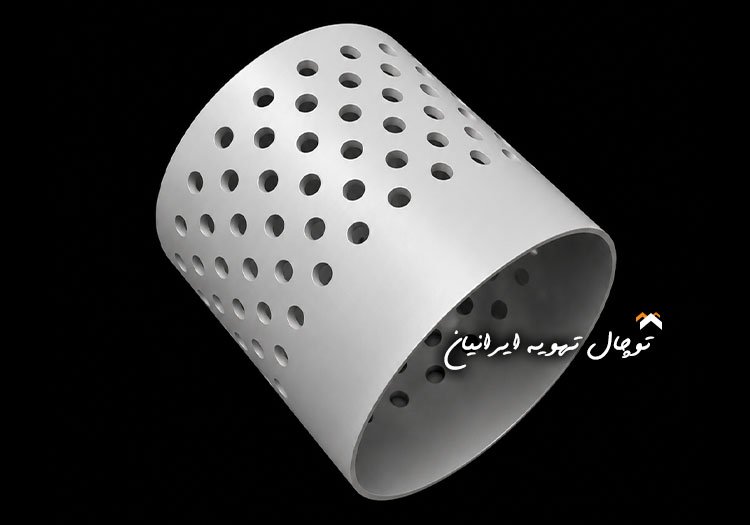

PVC سخت

مزایا:

• ضدخوردگی
• سبک
• قیمت مناسب
• مقاوم در برابر مواد شیمیایی

ویژگی‌های یک آشغالگیر استاندارد

یک آشغالگیر حرفه‌ای باید دارای ویژگی‌های زیر باشد:

• سوراخ‌کاری دقیق
• سطح باز مناسب
• مقاومت مکانیکی بالا
• لبه‌های بدون پلیسه
• نصب آسان
• قابلیت خارج کردن سریع
• قابلیت شستشو
• مقاومت در برابر خوردگی
• طول عمر زیاد

اگر آشغالگیر وجود نداشته باشد چه اتفاقی می‌افتد؟

در صورت حذف این قطعه ممکن است مشکلات زیر ایجاد شود:

• سوختن پمپ
• شکستگی پروانه
• گرفتگی کندانسور
• کاهش ظرفیت سرمایش
• افزایش مصرف برق
• خرابی مکانیکال سیل
• توقف تولید کارخانه
• هزینه‌های سنگین تعمیرات

گرفتگی آشغالگیر

پس از مدتی کار، آشغالگیر توسط:

• برگ
• گل
• رسوبات
• جلبک
• لجن

گرفته می‌شود.

این موضوع طبیعی است.

به همین دلیل باید به صورت دوره‌ای تمیز شود.

زمان مناسب برای تمیزکاری

بسته به شرایط محیطی:

در محیط‌های صنعتی:

هر هفته

در مناطق دارای درخت:

هر ۳ تا ۵ روز

در محیط‌های تمیز:

هر ماه

بازرسی توصیه می‌شود.

نحوه شستشوی آشغالگیر

مراحل تمیزکاری عبارت‌اند از:

1. خاموش کردن پمپ
2. خارج کردن آشغالگیر
3. شستشو با آب فشار قوی
4. حذف رسوبات
5. بررسی شکستگی
6. نصب مجدد

تأثیر آشغالگیر بر مصرف انرژی

شاید جالب باشد بدانید یک آشغالگیر تمیز می‌تواند باعث:

• کاهش افت فشار
• کاهش توان مصرفی پمپ
• کاهش آمپر موتور
• افزایش دبی

شود.

در نتیجه هزینه برق نیز کاهش پیدا می‌کند.

آیا سوراخ‌های بیشتر بهتر هستند؟

خیر.

آنچه اهمیت دارد:

• نسبت سطح باز
• استحکام سازه
• توزیع یکنواخت سوراخ‌ها
• قطر مناسب سوراخ

است.

طراحی سفارشی آشغالگیر

برای برج‌های خاص معمولاً آشغالگیر به صورت سفارشی تولید می‌شود.

پارامترهای طراحی شامل:

• قطر فلنج
• ارتفاع قطعه
• ظرفیت برج
• دبی آب
• نوع پمپ
• نوع سیال
• جنس موردنیاز

است.

نقش آشغالگیر در افزایش راندمان برج خنک‌کننده

هرچه آب تمیزتر باشد:

• انتقال حرارت بهتر انجام می‌شود.
• رسوب کمتر تشکیل می‌شود.
• چیلر راندمان بالاتری خواهد داشت.
• مصرف انرژی کاهش می‌یابد.
• توقف‌های اضطراری کمتر می‌شود.

به همین دلیل استفاده از یک آشغالگیر استاندارد، علاوه بر حفاظت از تجهیزات، به حفظ راندمان کل سیستم نیز کمک می‌کند.

نکات مهم هنگام خرید آشغالگیر برج خنک‌کننده

در زمان خرید به موارد زیر توجه کنید:

• تناسب ابعاد با فلنج خروجی
• کیفیت سوراخ‌کاری
• یکنواختی آرایش سوراخ‌ها
• ضخامت مناسب بدنه
• مقاومت در برابر خوردگی
• قابلیت شستشوی آسان
• کیفیت جوش یا مونتاژ
• امکان تولید سفارشی برای ظرفیت‌های مختلف

چرا انتخاب تولیدکننده معتبر اهمیت دارد؟

آشغالگیر اگرچه قطعه‌ای ساده به نظر می‌رسد، اما کیفیت ساخت آن مستقیماً بر عملکرد سیستم اثر می‌گذارد. استفاده از تجهیزات برش و سوراخ‌کاری CNC، کنترل دقیق ابعاد، انتخاب متریال مناسب و انجام تست‌های کیفی، عواملی هستند که یک محصول صنعتی استاندارد را از نمونه‌های غیراستاندارد متمایز می‌کنند.

تولیدکنندگان حرفه‌ای معمولاً این قطعه را بر اساس ظرفیت برج، دبی پمپ و ابعاد فلنج طراحی می‌کنند تا علاوه بر ایجاد حداقل افت فشار، بیشترین حفاظت را از سیستم گردش آب فراهم آورند.

جمع‌بندی

آشغالگیر برج خنک‌کننده یکی از مهم‌ترین قطعات حفاظتی در مسیر گردش آب است که با وجود ابعاد نسبتاً کوچک، نقش بسیار بزرگی در افزایش قابلیت اطمینان سیستم ایفا می‌کند. نصب این قطعه بر روی فلنج خروجی کف بیسن، از ورود اجسام خارجی به پمپ و تجهیزات پایین‌دست جلوگیری کرده و موجب کاهش هزینه‌های تعمیرات، افزایش عمر تجهیزات و حفظ راندمان انتقال حرارت می‌شود.

اگر در حال طراحی، ساخت یا نوسازی یک برج خنک‌کننده هستید، انتخاب یک آشغالگیر با طراحی مهندسی، سوراخ‌کاری دقیق، سطح باز مناسب و متریال مقاوم، سرمایه‌گذاری کوچکی است که می‌تواند از خسارت‌های بزرگ در آینده جلوگیری کند. همچنین انجام بازرسی و تمیزکاری دوره‌ای این قطعه، بخش مهمی از برنامه نگهداری پیشگیرانه (PM) هر سیستم سرمایش صنعتی به شمار می‌رود.
